Descrizione del prodotto

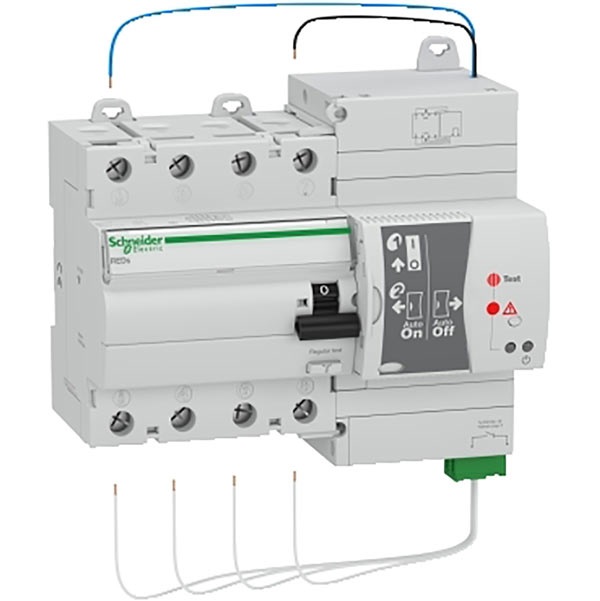

Questo Acti9 REDs è un interruttore modulare di corrente residua (RCCB) con dispositivo di richiusura. È un interruttore 4P con corrente nominale In di 63 A, classe di protezione di tipo A e una sensibilità alla dispersione a terra di 30 mA. Questo prodotto protegge contro le scosse elettriche da contatti diretti o indiretti e da rischi di incendio. Scollega i circuiti elettrici in carico già protetti da sovraccarichi e cortocircuiti. Si riavvia automaticamente dopo il monitoraggio dell'isolamento del circuito a valle. Viene utilizzato solo sui sistemi di messa a terra TT e TN-S. Le versioni Acti9 REDs e REDtest sono dedicate alle applicazioni terziarie, industriali e infrastrutturali. Questo prodotto è conforme alla norma IEC/EN 61008-1. La capacità nominale di interruzione e di cortocircuito (Im/IΔm) è 630 A. La corrente di cortocircuito condizionata (Inc/IΔc) è 10 kA. Ha una resistenza meccanica che arriva fino a 4000 cicli. La tensione di esercizio UE è 400 V AC. La tensione nominale di isolamento Ui è 500 V AC. La tensione nominale di tenuta ad impulso Uimp è 4 kV. La frequenza è di 50 Hz. È installabile su guida DIN. Larghezza in passi da 9 mm è 14. Le dimensioni sono (W) 125mm x (H) 98mm x (D) 79,5mm. Il peso è 0,72 kg. Ha un grado di protezione IP20. Diventa IP40 quando è inserito in un armadio modulare secondo la norma IEC/EN 60529. La temperatura di funzionamento va da -5°C a 40°C. La temperatura di stoccaggio va da -20° C a 60°C.
