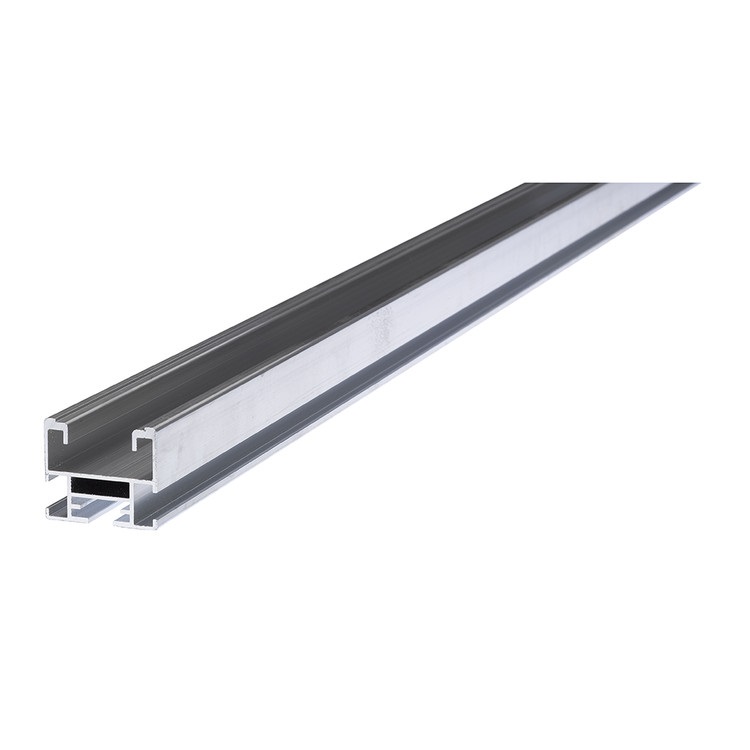

Profilo Solar-light
Il profilo leggero in alluminio adatto per installazioni semi-integrate con interassi ridotti tra i supporti
Vantaggi: Idoneo per:
Sistema Tetto a falda con ganci con:
- Gancio GT 130 e GT 150 (5 mm)
- Gancio GTR
- Gancio GTT
- Gancio GTP
- Gancio GTPR
Sistema Copertura in lastre ondulate con:
- Vite doppio filetto STSR
- Vite doppio filetto STSI
Applicazioni:
- Economico: il profilo leggero in alluminio Solar-light è adatto per le installazioni fotovoltaiche su tetto a falda.
- Facile e veloce: installazione rapida nelle cave inferiore e laterali con viti SKS M 8 o vite testa a martello RHS e nella cava superiore con il dado testa a martello FCN AL e staffe MW (per giunti incrociati).
- No sfrido: la lunghezza ottimizzata riduce gli sfridi e facilita la movimentazione in cantiere.
- Interasse massimo consentito 1000 mm, in funzione delle azioni neve e vento calcolate secondo la Normativa Nazionale vigente.
Funzionamento:
- Definire l’interasse dei ganci in funzione dei carichi neve e vento della zona di installazione dell’impianto.
- Fissare il profilo direttamente al gancio utilizzando la cava inferiore oppure quelle laterali attraverso la staffa MW.
- Utilizzare una coppia di collegamenti CPN AL sulle cave laterali per collegare i profili Solar-light. La connessione è completamente inserita quando la bugna in mezzeria dei collegamenti è in contatto con i profili.
- Per evitare problemi legati alle dilatazioni termiche si consiglia una lunghezza massima di una fila di pannelli pari a 15 m.
- Se il collegamento è sulle campate laterali i collegamenti CPN AL devono essere fissati con viti autoforanti.
Specifiche tecniche:- Peso in kg/m: 0,724;
- Lunghezza - l - [mm]: 3150;
- Sezione trasversale profilo: 2,68;
- Momento d'inerzia - ly - [cm4]: 3,07;
- Momento d'inerzia - lz - [cm4]: 4,76;
- Modulo di resistenza - Wy - [cm3]: 1,7;
- Modulo di resistenza - Wz - [cm3]: 2,48;
Riferimenti:- EAN: 8001132027585
- Codice fischer: 518954
