IPCV 5/ 3-G-7,62
Cod. Rexel
CX1709025
Cod. Produttore
1709025
Cod. EAN
4017918023584

Informazioni di prodotto

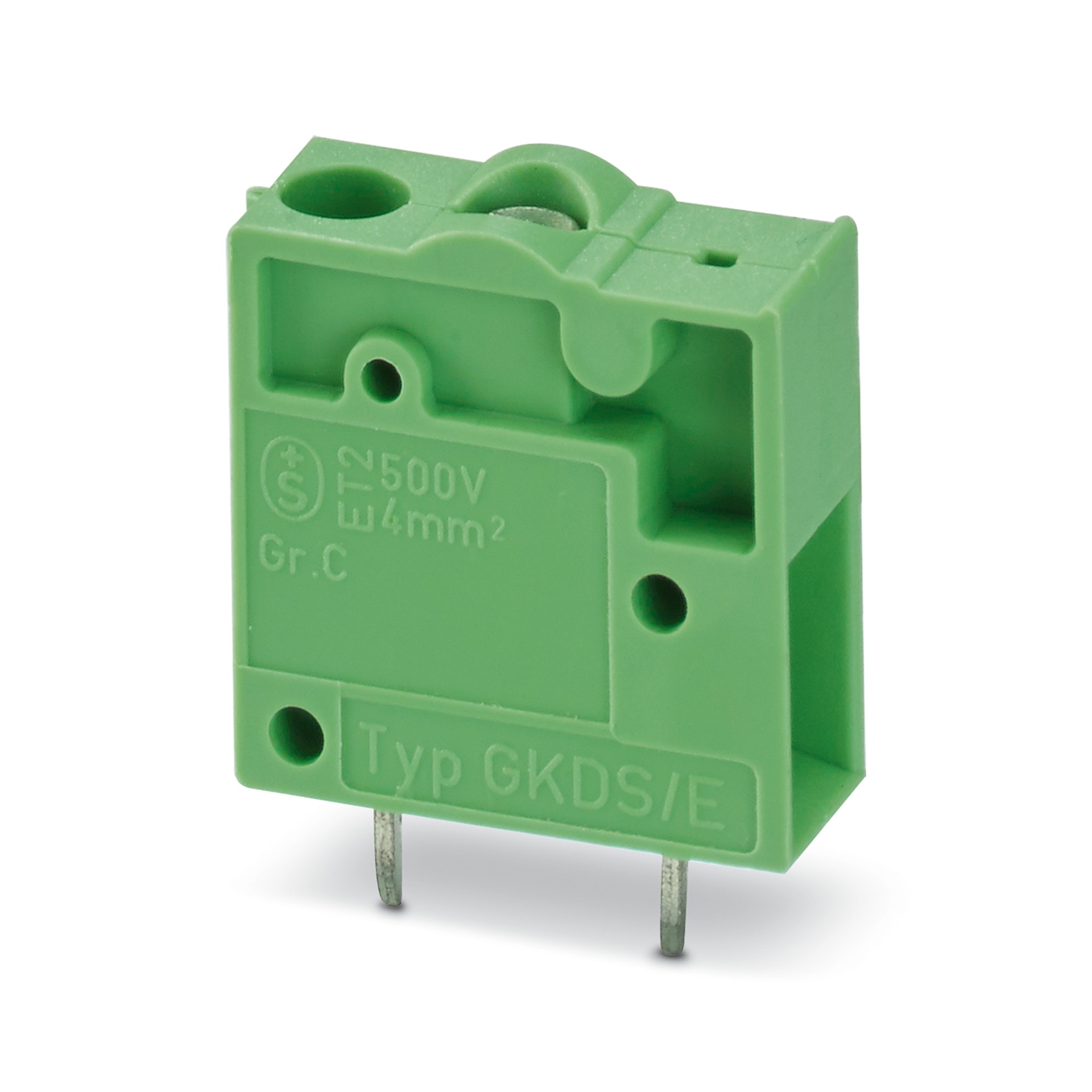

Morsetto per circuiti stampati

Documentazione tecnica

Morsetto circuito stampato, corrente nominale: 24 A, tensione di dimensionamento (III/2): 630 V, sezione nominale: 2,5 mm², numero dei potenziali: 1, numero di file: 1, numero di poli per fila: 1, serie di prodotti: GKDS/E, passo: 7,5 mm, tipo di connessione: Connessione a vite con gabbia, forma di attacco delle viti: L Fessura longitudinale, montaggio: Saldatura a onde, direzione di collegamento conduttore/scheda: 0 °, colore: verde, Layout Pin: Pinning lineare, Lunghezza pin [P]: 5 mm, numero di pin di saldatura per potenziale: 2, tipo di confezione: confezionato nel cartone. L’articolo può essere allineato con diversi numeri di poli!

altezza

19.5 mm

numero di collegamenti elettrici

1

dimensione modulare dei collegamenti

7.5 mm

angolo circuito stampato/collegamento del conduttore

0°/180° (orizzontale)

corrente nominale In

24 A

tensione di dimensionamento

630 V

tensione impulsiva nominale

6 kV

categoria di sovratensione

III

grado di inquinamento

2

sezione conduttore collegabile unifilare

0.2 mm² 4 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

0.25 mm² 2.5 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

0.2 mm² 2.5 mm²

sezione conduttore collegabile multifilare

0.2 mm² 2.5 mm²

materiale della superficie di collegamento

stagno

lunghezza del pin

5 mm

materiale del corpo isolante

materiale termoplastico

colore della scatola

verde

classe di infiammabilità del materiale isolante secondo UL 94

V2
