Prodotti / Automazione industriale / Connettori, Morsetti, Prese, Spine, Terminali Cablaggio / Morsetti /

GMKDS 3/ 2-EMG15
Cod. Rexel
CX1720017
Cod. Produttore
1720017
Cod. EAN
4017918024970

Informazioni di prodotto

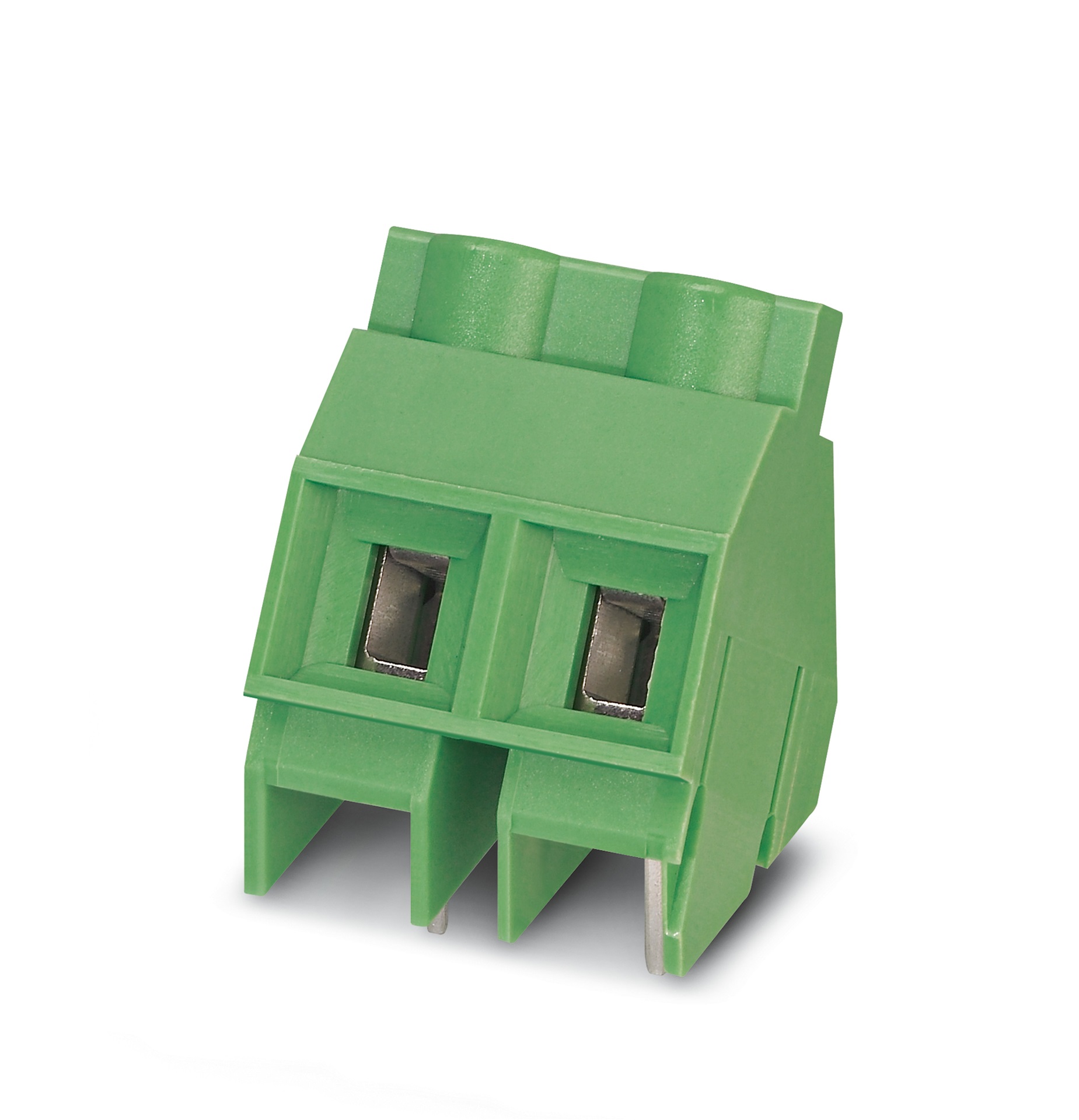

Morsetto per circuiti stampati

Documentazione tecnica

Morsetto circuito stampato, corrente nominale: 32 A, tensione di dimensionamento (III/2): 1000 V, sezione nominale: 4 mm², numero dei potenziali: 2, numero di file: 1, numero di poli per fila: 2, serie di prodotti: SMKDS 5, passo: 9,52 mm, tipo di connessione: Connessione a vite con gabbia, forma di attacco delle viti: L Fessura longitudinale, montaggio: Saldatura a onde, direzione di collegamento conduttore/scheda: 35 °, colore: verde, Layout Pin: Pinning lineare, Lunghezza pin [P]: 5 mm, numero di pin di saldatura per potenziale: 1, tipo di confezione: confezionato nel cartone. L’articolo può essere allineato con diversi numeri di poli!

altezza

26.5 mm

numero di collegamenti elettrici

2

dimensione modulare dei collegamenti

9.52 mm

corrente nominale In

32 A

tensione di dimensionamento

1000 V

tensione impulsiva nominale

6 kV

categoria di sovratensione

III

grado di inquinamento

2

sezione conduttore collegabile unifilare

0.2 mm² 6 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

0.25 mm² 4 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

0.2 mm² 4 mm²

sezione conduttore collegabile multifilare

0.2 mm² 4 mm²

materiale della superficie di collegamento

stagno

lunghezza del pin

5 mm

materiale del corpo isolante

materiale termoplastico

colore della scatola

verde

classe di infiammabilità del materiale isolante secondo UL 94

V2
